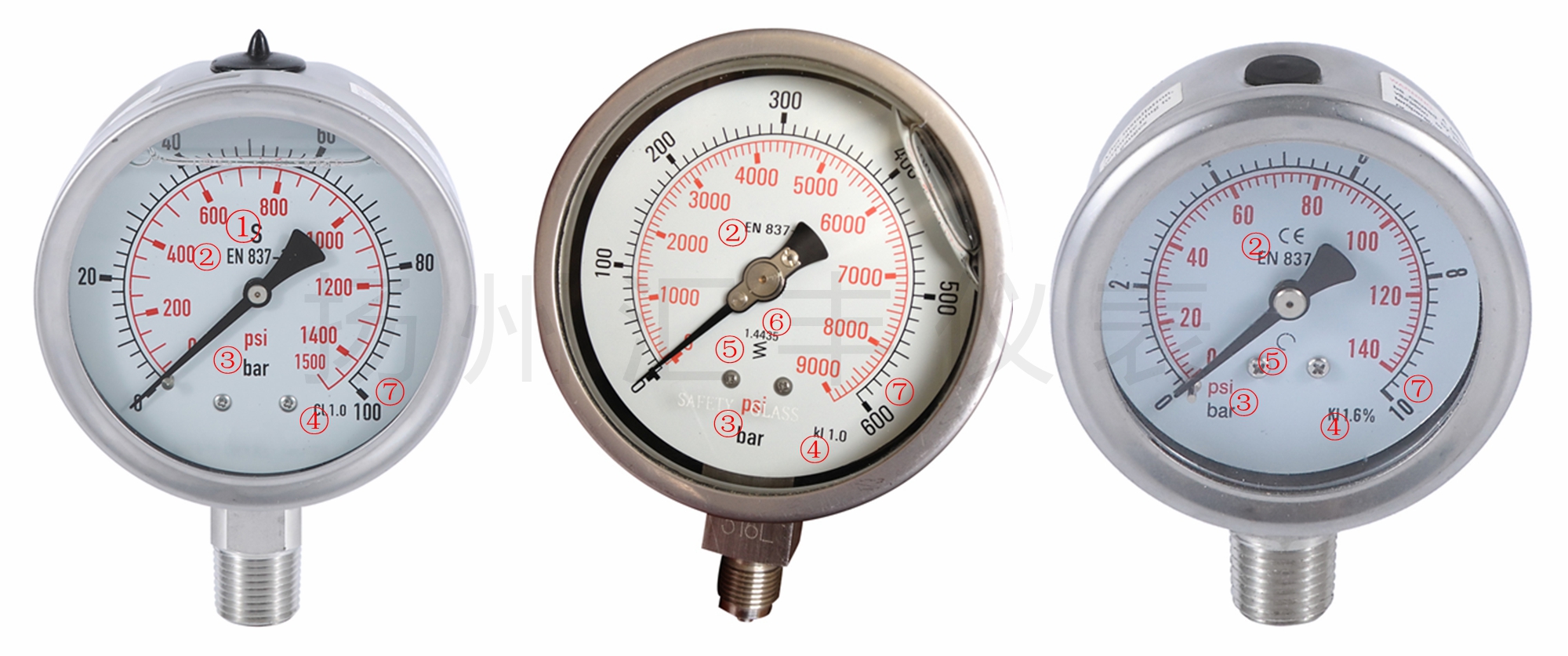

圖上的EN837標準壓力表表盤上有一些常見的符號，我們對這些符號做了標注，注釋如下
①帶有S標記的是安全型壓力表，S是safe的簡稱。這類壓力表往往帶有安全玻璃，防爆擋板，泄壓孔等安全性設計
②壓力表的認證標準，CE認證EN837是歐洲的認證標準，EN837-1為波登管壓力表，EN837-3是膜盒或隔膜型膜片型壓力表
③表示壓力表的刻度單位，顏色和位置跟刻度值相對應。常見壓力刻度單位有bar，Mpa，Psi（俗稱磅），Kpa，Kg/cm2（俗稱公斤），inHg（英寸汞柱），mmH2o（毫米水柱），atm（標準大氣壓）等等。國內標準壓力表使用Mpa，歐美標準壓力表較多使用bar和psi等等。詳見《壓力單位換算表》
④表示壓力表的精度等級，1.0表示誤差在滿量程的1%。普通壓力表精度有1.0，1.6，2.5，4.0，精密壓力表的誤差要小于1.0。國內標準壓力表在精度等級外面加一個圓圈表示精度，EN837標準壓力表多用CL或KL加精度等級表示精度。

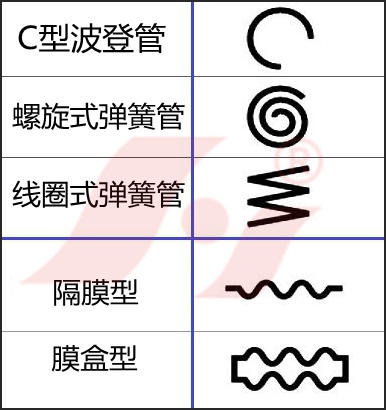

⑤表示測壓元件的類型，上圖中間那個壓力表的符號是表示線圈型波登管，右邊一個是C型波登管
⑥表示測壓元件的材質，1.4435是歐標材質的一種不銹鋼，同類還有aisi 316美標,sus 316日標。
⑦表示壓力表的刻度值，壓力表指針?biāo)甘镜奈恢脤?yīng)的刻度值+刻度單位就是當前測量到的壓力。
其他符號
  | UL標志 |
 | FM認證 |
 | 韓國KS標志 |
 | 日本JIS標志 |
 | 同Use no oil,是“禁油”標識，常見于氧氣壓力表 |
  | CMC制造計量器具許可證 ，已于2017年底取消。 CPA是計量具型式批準證書，隨著CMC的取消，越來越多的壓力表上面印CPA。 |
| 蘇制，浙制，滬制，京制***號 | 這個伴隨CMC標志一起出現，是壓力表廠家的CMC證書編號。 |
 | 美國3a衛生認證，常見于衛生型壓力表 |
| Vac和Exc | vac表示真空帶，在壓力表刻度最左側，經常和inHg一起出現，inHg是壓力表真空部分常見的壓力單位-英寸汞柱的意思。 Exc表示超壓帶，在壓力表刻度右側部分 |
| Pressure Gauge | Pressure Gauge是壓力表的英文名稱 |
